Pluspunten

Thermisch rendement tot 91,7%
Energielabel A+
Automatisch koelen met buitenlucht
Plafond-, wand- of vloermontage

Orcon WTW HRC-360-OptiAir-Eco

De Orcon HRC-360 OptiAir Eco is een balansventilatiessysteem met warmteterugwinning voor grotere woningen en appartementen met een hogere ventilatievraag. Het systeem ventileert vraaggestuurd en wint de warmte uit de afgevoerde binnenlucht terug om verse buitenlucht voor te verwarmen. Met een maximale capaciteit van 360 m³/h en een thermisch rendement van 89,5% is dit toestel de krachtigere variant binnen de OptiAir Eco-lijn. Net als de 260-versie is de Eco-uitvoering voorzien van onbalans als vorstbeveiliging, zonder aparte voorverwarmer.

Voordelen en functies

360 m³/h capaciteit voor grotere woningen: de HRC-360 OptiAir Eco ventileert ruimtes met een hogere luchtverplaatsingsvraag, zoals grotere gezinswoningen of woningen met meerdere woonlagen.

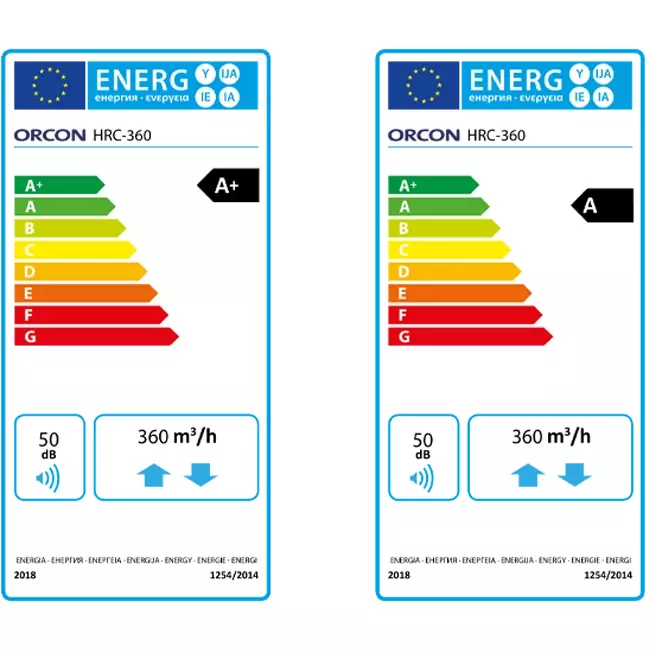

Thermisch rendement van 89,5% en energielabel A (A+ met extra sensor): het systeem geeft nagenoeg alle warmte uit de afgevoerde lucht terug aan de binnenkomende verse lucht, wat de energiebehoefte voor verwarming structureel verlaagt.
Modulerende 100% bypass voor passief koelen: op warme zomernachten opent de bypass volledig zodat koele buitenlucht direct de woning binnenstroomt, zonder tussenkomst van de warmtewisselaar.
Constante volumeregeling tot 1% nauwkeurig: het debiet blijft stabiel ongeacht de weerstand in het kanaalwerk, zodat elke ruimte de juiste hoeveelheid lucht ontvangt.
Drie montagemogelijkheden in één compact toestel: het toestel (1070 x 830 x 320 mm, 23 kg) is geschikt voor plafond-, wand- en vloermontage, en past daardoor in uiteenlopende bouwsituaties.
Uitbreidbaar met draadloze RF-sturing: koppel CO2-sensoren, vochtsensoren of een HRC Display draadloos aan het toestel om vraagsturing per ruimte in te stellen en energielabel A+ te behalen.

Krachtige ventilatie met laag verbruik

Bij een maximale capaciteit van 360 m³/h verbruikt de HRC-360 OptiAir Eco 85 W. De filterklasse ePM1 70% op de toevoerzijde filtert fijnstof uit de buitenlucht, wat bijdraagt aan een gezonder binnenklimaat. Dankzij de vraaggestuurde werking draait het systeem het merendeel van de tijd op een lager toerental, wat zowel het energieverbruik als het geluidsniveau beperkt ten opzichte van een systeem dat constant op vollast draait.

Installatie, onderhoud en toepassingen

De HRC-360 OptiAir Eco past in nieuwbouwwoningen en renovatieprojecten waar een hoge ventilatiebehoefte geldt. De kanaalaansluiting is 4 x 180 mm, passend bij grotere kanaaldiameters die bij ruimere woningen worden toegepast. Het toestel wordt geleverd met een randaarde netsnoer. Plafondmontage is de standaardconfiguratie, en met een aparte wand- of vloermontageset vergroot je de installatievrijheid. Alle filters en onderhoudsgevoelige onderdelen zijn bereikbaar zonder het toestel te demonteren of van het plafond te halen. Het debiet per ventilatiepositie stel je in via de dipswitches op het printplaatbord.

Merk	Orcon
Categorie	Orcon HRC OptiAir
GTIN	8720701078369
Artikelnummer fabrikant	22020300
Artikelnummer	19130028

Specificaties

Categoriecode	218
Materiaal behuizing	Kunststof
Kwaliteitsklasse materiaal behuizing	Geëxpandeerd polypropyleen (EPP)
Materiaal warmtewisselaar	Kunststof
Wandmontage	Ja
Geschikt voor plafondbevestiging(montage)	Ja
Vloermontage	Ja
Geschikt voor montage in verlaagde plafonds	Ja
Geschikt voor montage op zolder	Ja
Richting	Links/rechts (omkeerbaar)
Max. luchthoeveelheid bij 50 Pa	360 m³/h
Max. luchthoeveelheid bij 100 Pa	360 m³/h
Max. luchthoeveelheid bij 150 Pa	360 m³/h
Max. luchthoeveelheid bij 200 Pa	360 m³/h
Max. luchthoeveelheid bij 250 Pa	360 m³/h
Max. luchthoeveelheid bij 300 Pa	360 m³/h
Geluidsvermogensniveau volgens 1254/2014/EU	50 dB(A)
Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa	108 W
Thermisch rendement bij 70% luchthoeveelheid bij 50 Pa	89.5 %
Type motor	EC (elektronische commutatie)
Spanning	230 V
Frequentie	50 Hz
Aantal fasen	1
Afzekering apparaat	6 A
Met thermische beveiliging	Nee
Elektrische aansluiting	Aansluitkabel met contactstop met aardpen
Energie-efficiëntieklasse volgens 1253/2014/EU	A
Uitvoering schakelaar	Overig
Voorzien van digitaal scherm (display)	Nee
Met bedrade bediening	Nee
Geschikt voor bedrade bediening	Nee
Met draadloze afstandsbediening	Nee
Geschikt voor draadloze afstandsbediening	Ja
Ondersteunt protocol voor Modbus	Ja
Bediening via app	Nee
Met zoneregelaar	Nee
Geschikt voor zoneregelaar	Ja
Met verwarmingselement	Nee
Met sensor voor vluchtige organische stoffen (VOC)	Nee
Geschikt voor extra VOC-sensor	Nee
Met externe (RV) vochtsensor	Nee
Met interne (RV) vochtsensor	Ja
Geschikt voor (extra) (RV) vochtsensor	Ja
Met interne kooldioxide (CO2) sensor	Nee
Geschikt voor (extra) kooldioxide (CO2) sensor	Ja
Geschikt voor aansluiting cv-ketel	Nee
Met bypass	Ja
Met constante druk regeling	Nee
Met constant volume regeling	Ja
Type vorstbeveiliging	Overig
Nominale diameter kanaal (min)	180 mm
Nominale diameter kanaal (max)	180 mm
Aantal buitenlucht aanzuigaansluitingen (ODA) volgens EN 13141-7	1
Aantal binnenlucht inblaasaansluitingen (SUP) volgens EN 13141-7	1
Aantal binnenlucht afzuigaansluitingen (ETA) volgens EN 13141-7	1
Aantal buitenlucht afvoeraansluitingen (EHA) volgens EN 13141-7	1
Aansluitingen buitenlucht aanzuig (ODA)	Insteekuiteinde
Aansluitingen binnenlucht inblaas (SUP)	Insteekuiteinde
Aansluitingen binnenlucht afzuig (ETA) volgens EN 13141-7	Insteekuiteinde
Aansluitingen buitenlucht afvoer (EHA)	Insteekuiteinde
Toevoerfilter volgens ISO 16890-1:2016	ISO ePM1
Rendement toevoerfilter volgens ISO 16890-1:2016	70 %
Afvoerfilter volgens ISO 16890-1:2016	ISO Coarse
Rendement afvoerfilter volgens ISO 16890-1:2016	65 %
Hoogte	830 mm
Breedte	1080 mm
Diepte	324 mm
Beschermingsgraad (IP)	IP30
Gewicht	23.88 kg
Warmteterugwinning via	Kruistegenstroominrichting
