Ubbink Air Excellent 48C - Pièce de passage 48C

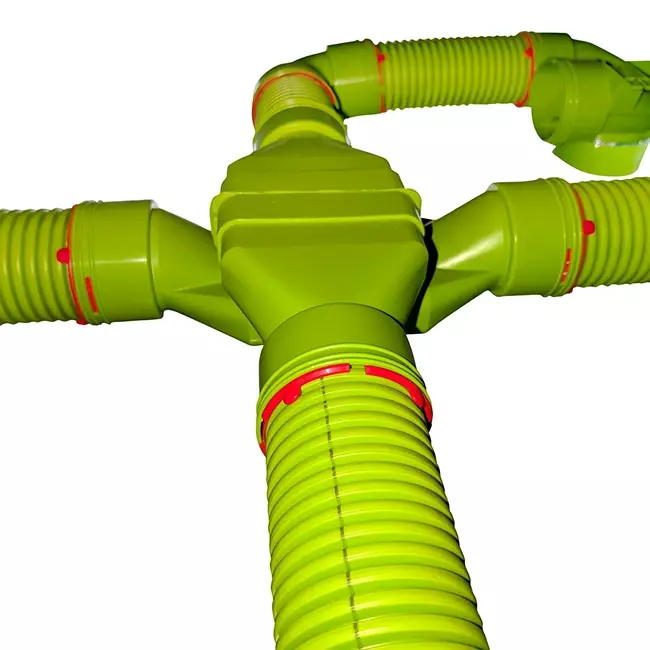

La pièce de passage Air Excellent 48C - 48C est utilisée pour faire croiser deux conduits semi-rigides 48C dans une hauteur d’installation minimale. Ce composant est idéal lorsque les conduits doivent se croiser dans des planchers, plafonds ou locaux techniques où chaque millimètre compte. Grâce à sa conception compacte, vous réalisez une intersection sans augmenter inutilement la hauteur totale de l’installation.

Avantages et fonctionnalités

• Intersection compacte de deux conduits 48C : Avec une faible hauteur d’installation, vous créez facilement un passage là où les conduits doivent se croiser.
• Empilage sans perte de hauteur supplémentaire : En plaçant une deuxième pièce de passage au-dessus de la première, vous faites croiser les conduits sans augmenter davantage la hauteur totale de l’installation.
• Raccordement étanche à l’air : Les joints 48C Click-Seal fournis garantissent une connexion fiable et parfaitement étanche à l’air.
• Traitement antistatique et antimicrobien : Cette finition favorise une distribution d’air hygiénique tout en limitant l’accumulation de poussière à l’intérieur du conduit.

Performances en pratique

Un croisement de conduits contrôlé évite les plis et les pertes de charge indésirables dans le réseau. Avec une valeur zeta de 1,97 pour l’alimentation en air comme pour l’extraction, la perte de pression reste prévisible dans le cadre de la conception du système de ventilation. Cela permet de maintenir le débit d’air prévu par pièce sans que le ventilateur ait besoin de fournir une puissance supplémentaire.

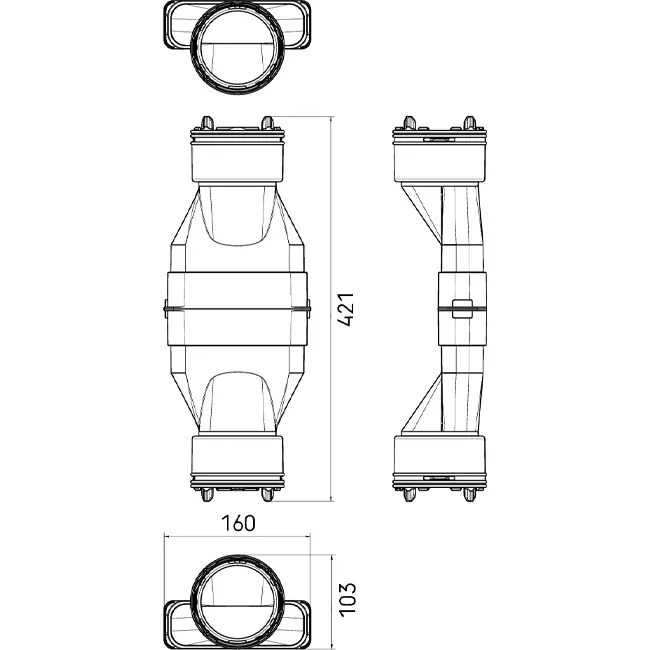

La pièce de passage convient à des températures de -20 °C à 60 °C et répond à la norme Euroclasse E en matière de réaction au feu. Avec une longueur de 421 mm, une largeur de 160 mm et une hauteur de 103 mm, cet élément s’intègre parfaitement dans les planchers ou plafonds. Son poids d’environ 0,285 kg garantit une installation stable et robuste.

Installation et entretien

Vous positionnez la pièce de passage directement entre les conduits 48C et fixez la connexion en cliquant grâce aux joints Click-Seal intégrés. L’absence de besoin de mastic ou ruban accélère et fiabilise la mise en œuvre sur chantier. L’étanchéité mécanique demeure durable et nécessite peu d’entretien pendant toute la durée de vie du système de ventilation.

Cette pièce de passage permet de réaliser un croisement de conduits à la fois compact et techniquement optimisé, sans compromis sur l’étanchéité à l’air ni les performances du système.
