Ubbink Air Excellent 23C connecteur pour boîtier de distribution d'air DBOX 125/500

Pièce de raccordement Ubbink Air Excellent 23C pour coffret de répartition d’air DBOX 125/500

Le raccord Air Excellent DBOX 23C est utilisé pour connecter un conduit 23C à un coffret de répartition d’air Ubbink série 125/500. Avec cet ensemble, vous réalisez une transition directe et étanche entre la connexion circulaire Ø125 intérieur et le conduit plat 23C. Le kit est livré avec deux joints Click-Seal 23C, permettant une connexion fiable, rapide et sans outil.

Avantages et fonctionnalités

• Raccord étanche entre DBOX et 23C : Assure un système clos sans pertes d’air indésirables.
• Perte de charge optimisée : Zeta 1,9 pour l’air soufflé et 0,8 pour l’extraction, adapté à une distribution d’air efficace.
• Montage sans outil : Installation rapide grâce au système à clic et aux joints Click-Seal intégrés.
• Antistatique et antimicrobien : Favorise un système de ventilation hygiénique.
• Certifié TÜV SÜD : Testé pour la qualité et la sécurité dans les applications de ventilation.

Performances et utilisation pratique

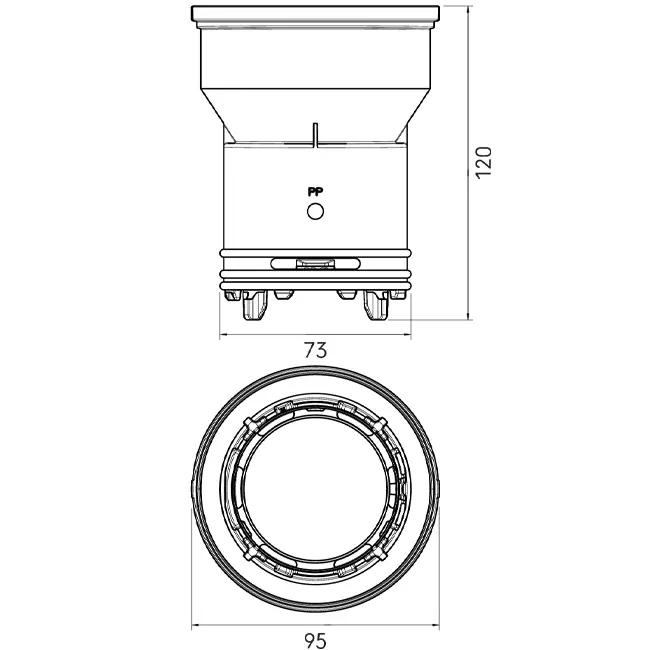

Le kit est conçu pour un flux d’air stable tant en soufflage qu’en extraction. Les différentes valeurs zeta pour l’air soufflé et l’extraction vous renseignent sur la perte de charge prévisible dans le système. Pour un débit d’air de 30 m³/h, la perte de charge est d’environ 14,5 Pa pour l’alimentation et 7,3 Pa pour l’extraction sur une connexion unique. Cela permet un dimensionnement précis du réseau de conduits et de l’unité de ventilation. Le raccord est résistant aux températures de -20 °C à +60 °C et conforme à la classe de réaction au feu Euroclasse E. Avec une taille compacte de 109 x 95 x 95 mm, l’intégration reste ordonnée même dans les espaces restreints.

Installation et applications

Ce kit s’utilise pour raccorder un coffret de répartition à un conduit 23C menant vers des bouches de ventilation ou d’autres branches. Grâce à un poids léger d’environ 0,075 kg, il facilite le travail au-dessus des plafonds ou dans des gaines techniques. L’ajustement précis au sein du système Air Excellent garantit une liaison stable et nécessitant peu d’entretien pendant toute la durée de vie de l’installation.

Avec ce kit, vous obtenez une transition techniquement conforme entre le DBOX et le réseau de conduits, alliant facilité de montage et performances aérodynamiques prévisibles.
