Pluspunten

Luchtdichtheidsklasse D, ATC 2
Met SAFE afdichting
Kanaal Ø 160 mm
Aftakkingen van Ø 125 mm

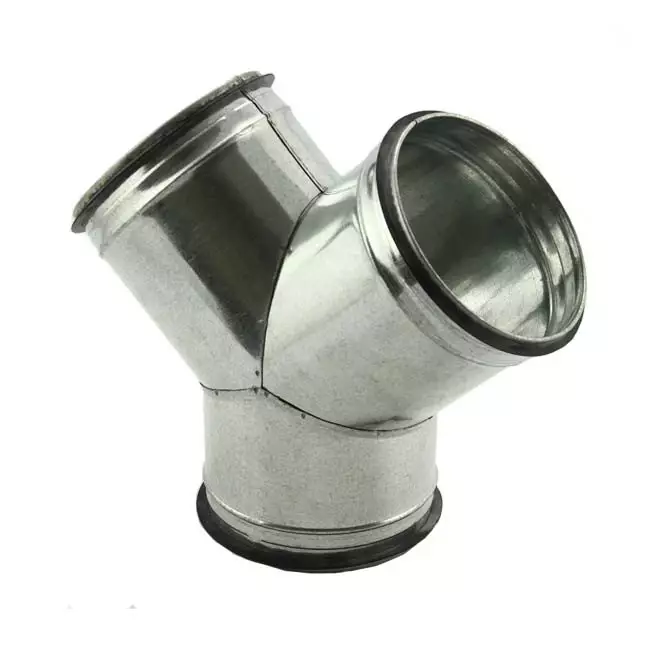

Broekstuk Ø 160mm met 2 aftakkingen naar Ø 125mm (45°)

Met het spirobuis broekstuk (45°) kun je eenvoudig een luchtkanaal splitsen. Het kanaal heeft een diameter van 160mm en hierop zitten twee aftakkingen naar 125mm, deze staan loodrecht op elkaar.

Materiaal en specificaties

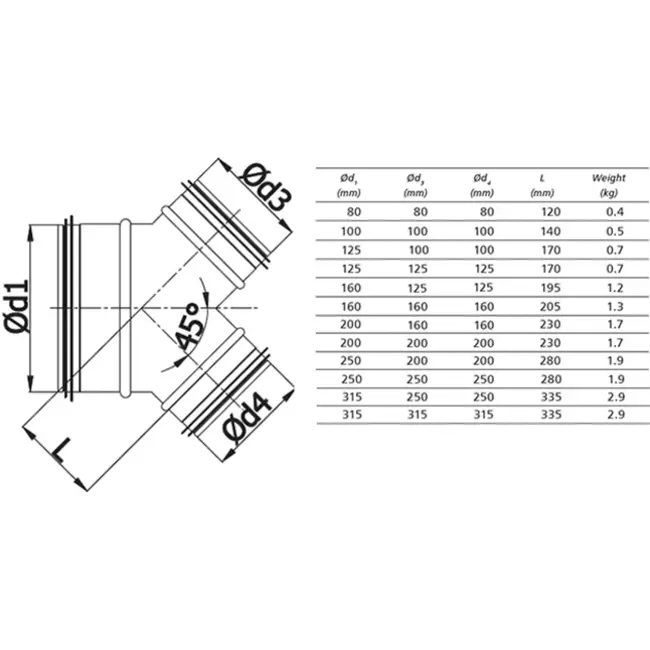

De broekstukken uit ons assortiment zijn geproduceerd met de hoogste kwaliteit middels het gebruik van duurzaam galvanish sendzimir verzinkt staal (Z275). In de tekeningen en uitgeschreven specificaties vind je alle afmetingen van het broekstuk.

Luchtdichtheidsklase
Alle spirobuizen en gegalvaniseerde hulpstukken voldoen aan de strenge luchtdichtheidsklasse D kwaliteit (ATC 2), volgens de norm EN12237. Hierdoor is de luchtdichtheid van de verbindingstukken uitstekend en dit leidt tot een laag drukverlies.

Installatiegemak dankzij rubberen afdichting
Onze broekstukken zijn standaard voorzien van een rubberen safe-verbinding. Deze afdichtring zorgt voor een luchtdichte aansluiting waarbij geen andere montage materialen aan te pas hoeven komen.

Merk	Econox
Categorie	Spirobuizen broekstukken 45°
GTIN	8719544107275
Artikelnummer fabrikant	75170004
Artikelnummer	75170004

Specificaties

Categoriecode	129
Uitvoering	Ongeïsoleerd kanaal
Materiaal kanaal	Staal
Kwaliteitsklasse kanaal	Overig
Wanddikte kanaal	0.5 mm
Oppervlaktebescherming buiten	Sendzimir verzinkt
Oppervlaktebescherming binnen	Sendzimir verzinkt
Geperforeerde binnenwand	Nee
Kleur buitenzijde	Zink
Uitvoeringsvorm	Y-stuk
Uitvoering omgekeerd (negatief) T-stuk	Nee
Nominale diameter kanaal Aansluiting 1	160 mm
Aansluiting 1	Insteekuiteinde
Nominale diameter kanaal Aansluiting 2	125 mm
Aansluiting 2	Insteekuiteinde
Nominale diameter kanaal Aansluiting 3	125 mm
Aansluiting 3	Insteekuiteinde
Met gemonteerde afdichting	Ja
Excentrisch	Nee
Hoek	45 °
Werkende lengte aansluiting 1	60 mm
Werkende lengte aansluiting 2	140 mm
Werkende lengte aansluiting 3	140 mm
Inschuiflengte aansluiting 1	35 mm
Inschuiflengte aansluiting 2	35 mm
Inschuiflengte aansluiting 3	35 mm
Luchtdichtheidsklasse volgens EN 1751	D
Instortbaar in beton	Nee
Antibacteriële behandeling	Nee
Antistatische uitvoering	Nee
Diameter	160 mm
Diameter 2	125 mm
Type isolatie	Ongeisoleerd
