Pluspunten
- Incl. veerteruggang
- Vaste kabel
- Overbelastingsveilig
- IP42-beschermingsklasse

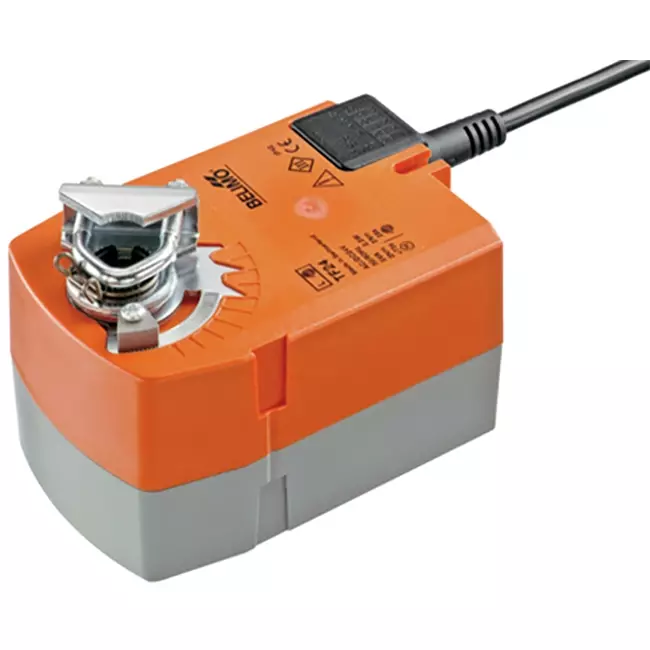

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 2,5 Nm - TF24
De Belimo TF24 is een compacte roterende klepaandrijving met veerteruggang voor het open/dicht aansturen van kleine luchtklepsecties tot ca. 0,5 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de interne terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen in kleinere luchtkanalen. De motor bereikt een draaihoek van 90° in 75 seconden en de veerteruggang brengt de klep terug in minder dan 25 seconden. Het rustverbruik bedraagt 1,5 W en het geluidsniveau van de motor ligt op 50 dB(A). Met een draaimoment van 2,5 Nm en een compact formaat is hij bij uitstek toepasbaar op kleine klepassen in ventilatie-installaties.
Voordelen en functies
- Compact en lichtgewicht: Met een gewicht van slechts 0,62 kg en een draaimoment van 2,5 Nm is de klepaandrijving ideaal voor kleine luchtklepsecties tot ca. 0,5 m² waar ruimte beperkt is.
- Automatische veerteruggang bij spanningsuitval: De klep keert binnen 25 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
- Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
- Instelbare draaihoek: De draaihoek is mechanisch instelbaar vanaf 37% in stappen van 2,5% tot maximaal 95°, zodat de aandrijving exact aansluit op het openingsbereik van de klep.
- Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
- IP42-beschermingsklasse: De klepaandrijving is beschermd tegen druipwater en het binnendringen van vaste voorwerpen, waardoor hij geschikt is voor gebruik in beschermde binneninstallaties zoals luchtbehandelingskasten en ventilatiesystemen.
Installatie, onderhoud en toepassingen
De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 6 tot 12,7 mm. De as moet minimaal 84 mm lang zijn en minimaal 20 mm uitsteken. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar via aanslagen tot maximaal 95°. De TF24 heeft geen handverstelling. De elektrische aansluiting verloopt via een vaste kabel van 1 meter met twee aders van 0,75 mm². De aandrijving is onderhoudsvrij en is toepasbaar voor open/dicht-sturing van kleine luchtklepsecties in ventilatie-units, fancoilunits, kleinere luchtbehandelingskasten en noodventilatieklappen in utiliteits- en woningbouwinstallaties.
| Merk | Belimo |
| Categorie | Belimo klepaandrijving |
| GTIN | 7630498115677 |
| Artikelnummer fabrikant | TF24 |
| Artikelnummer | 23010064 |
Specificaties
| Categoriecode | 101 |
| Geschikt voor verluchtingsarmaturen | Ja |
| Netspanning | 24 V AC/DC |
| Stuursignaal | Tweepunts |
| Energieverbruik in bedrijf | 2.5 W |
| Energieverbruik in ruststand | 1.5 W |
| Uitvoering | Roterend |
| Regeling aan/uit | Nee |
| Regeling modulerend | Ja |
| Regeling split-range | Nee |
| Lengte aansluitkabel | 1 m |
| Transmissiemedium | met tandwieltjes |
| Met direct-mount kopflens volgens ISO 5211 | Nee |
| Met spanningsloze terugloop | Ja |
| Zonder spanning wanneer gesloten | Ja |
| Automatische slagdetectie | Nee |
| Instelbaar statusbericht | Nee |
| Hulpcontacten | Nee |
| Statusbericht | Zonder |
| Optionele hulpcontacten | Nee |
| Eindcontacten | Zonder |
| Instelbaar werkbereik | Nee |
| Met mechanische statusindicatie | Ja |
| Handbediening | Nee |
| Looptijd | 75 s |
| Draaimoment | 2.5 Nm |
| Potentiaalvrij schakelcontact | Nee |
| Instelbare slaglengte | Nee |
| Max. draaihoek | 95 ° |
| Met veiligheidsfunctie | Ja |
| Beschermingsgraad (NEMA) | 2 |
| Beschermingsgraad (IP) | IP42 |
| Max. elektrisch opgenomen vermogen | 5 A |
| Omgevingstemperatuur (min) | -30 °C |
| Omgevingstemperatuur (max) | 50 °C |
| Hoogte | 85 mm |
| Breedte | 120 mm |
| Diepte | 200 mm |
| Explosieveilig | Nee |
| Materiaal behuizing | Kunststof |
| Geschikt voor kleppen | Nee |
