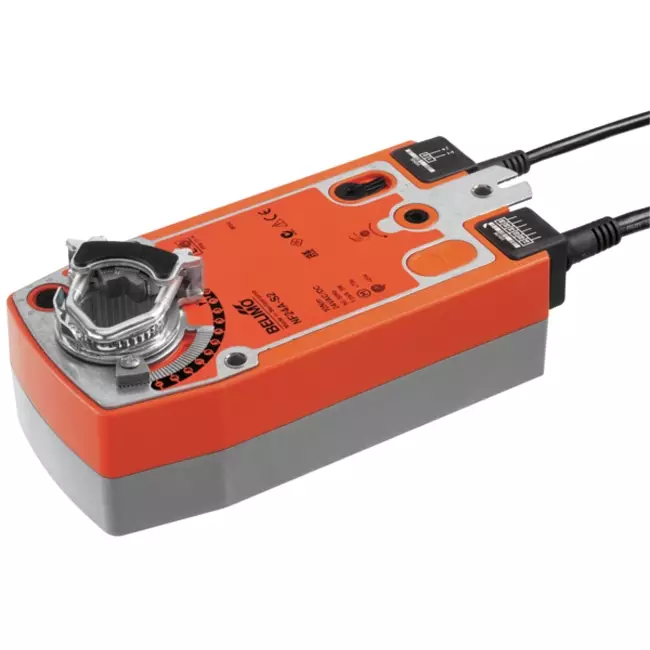

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 10 Nm - NF24A-S2

Merk: Belimo

-10%

Adviesprijs 458,59

412,73 -10%

Je bespaart 45,86

Levertijd: 3 werkdagen

De grootste collectie van België
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met BeCommerce Keurmerk

Betaal veilig en snel met o.a.:

Pluspunten

Incl. veerteruggang
2 geïntegreerde hulpschakelaars
Overbelastingsveilig
IP54-beschermingsklasse

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 10 Nm - NF24A-S2

De Belimo NF24A-S2 is een roterende klepaandrijving met veerteruggang voor het open/dicht aansturen van luchtklepsecties tot ca. 2 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de interne terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen in centrale luchtbehandeling. De motor bereikt een draaihoek van 90° in 75 seconden en de veerteruggang brengt de klep terug in minder dan 20 seconden. Het rustverbruik bedraagt 2,5 W en het geluidsniveau van de motor ligt op 45 dB(A). Met een draaimoment van 10 Nm en twee geïntegreerde hulpschakelaars voor positieterugmelding is hij toepasbaar op middelgrote klepconstructies in utiliteits- en industriële klimaatinstallaties.

Voordelen en functies

10 Nm open/dicht sturing: Het draaimoment van 10 Nm maakt de klepaandrijving geschikt voor luchtklepsecties tot ca. 2 m², zodat middelgrote klepconstructies zonder moeite worden bediend.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
2 geïntegreerde hulpschakelaars: De twee ingebouwde hulpschakelaars maken directe positieterugmelding mogelijk naar een BMS of schakelkast. Eén met vaste instelling op 10%, één instelbaar van 11 tot 100%, zonder dat extra accessoires nodig zijn.
Handverstelling met vergrendeling: Via de meegeleverde handslinger bedien je de klep handmatig en vergrendel je hem in elke gewenste stand, handig tijdens installatie en onderhoud.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 25,4 mm. De as moet minimaal 85 mm lang zijn en minimaal 15 mm uitsteken. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar vanaf 33% in stappen van 2,5% tot maximaal 95°. Voor handmatige bediening is een handslinger aanwezig waarmee je de klep in elke stand kunt vergrendelen. De elektrische aansluiting verloopt via een voedingskabel van 1 meter met twee aders van 0,75 mm² en een aparte kabel van 1 meter met zes aders voor de hulpschakelaars. De aandrijving is onderhoudsvrij en is toepasbaar voor open/dicht-sturing van middelgrote luchtklepsecties in centrale luchtbehandelingskasten, brandkleppen, noodventilatieklappen en mengkleppen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijving
GTIN	7630498112836
Artikelnummer fabrikant	NF24A-S2
Artikelnummer	23010054

Specificaties

Categoriecode	101
Geschikt voor verluchtingsarmaturen	Ja
Netspanning	24 V AC/DC
Stuursignaal	Tweepunts
Energieverbruik in bedrijf	6 W
Energieverbruik in ruststand	2.5 W
Uitvoering	Roterend
Regeling aan/uit	Nee
Regeling modulerend	Ja
Regeling split-range	Nee
Lengte aansluitkabel	1 m
Transmissiemedium	met tandwieltjes
Met direct-mount kopflens volgens ISO 5211	Nee
Met spanningsloze terugloop	Ja
Zonder spanning wanneer gesloten	Ja
Automatische slagdetectie	Nee
Instelbaar statusbericht	Nee
Hulpcontacten	Ja
Statusbericht	Optioneel
Optionele hulpcontacten	Ja
Eindcontacten	2
Instelbaar werkbereik	Nee
Met mechanische statusindicatie	Ja
Handbediening	Ja
Looptijd	75 s
Draaimoment	10 Nm
Potentiaalvrij schakelcontact	Ja
Instelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. elektrisch opgenomen vermogen	8.5 A
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C
Hoogte	85 mm
Breedte	130 mm
Diepte	290 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor kleppen	Nee
