Pluspunten

Incl. veerteruggang
Draaihoek van max. 95°
Overbelastingsveilig
IP54-beschermingsklasse

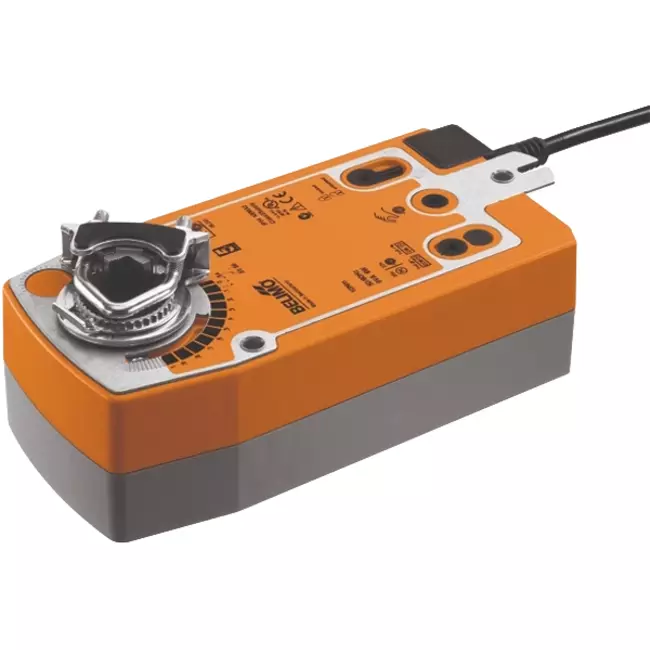

Belimo roterende klepaandrijving met veerteruggang 24-240V - 20 Nm - SFA

De Belimo SFA is een roterende klepaandrijving met veerteruggang voor het aansturen van luchtklepsecties tot ca. 4 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen in centrale luchtbehandeling. De motor bereikt een draaihoek van 90° in 75 seconden, het rustverbruik bedraagt 3,5 W en het geluidsniveau van de motor ligt op 45 dB(A). Met een draaimoment van 20 Nm is hij toepasbaar op grote, zware klepconstructies in utiliteits- en industriële klimaatinstallaties.

Voordelen en functies

Universele voedingsspanning AC 24...240 V / DC 24...125 V: Je sluit de aandrijving aan op vrijwel elk beschikbaar voedingsvoltage, zonder extra transformator of aanpassing van de installatie.
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, wat betrouwbare bescherming biedt zonder externe energiebron of besturing.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang is selecteerbaar bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Handverstelling met vergrendeling: Via de meegeleverde handslinger bedien je de klep handmatig en vergrendel je hem in elke gewenste stand, handig tijdens installatie en onderhoud.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 25,4 mm. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar via aanslagen tot maximaal 95°. Voor handmatige bediening is een handslinger aanwezig waarmee je de klep in elke stand kunt vergrendelen. De elektrische aansluiting verloopt via een vaste kabel van 1 meter met twee aders van 0,75 mm². De aandrijving is onderhoudsvrij en bij uitstek toepasbaar voor open/dicht-sturing van grote luchtklepsecties in centrale luchtbehandelingskasten, mengkleppen en noodventilatieklappen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijvingen
GTIN	7630498114137
Artikelnummer fabrikant	SFA
Artikelnummer	23010065

Specificaties

Categoriecode	101
Geschikt voor verluchtingsarmaturen	Ja
Netspanning	24-125 V DC / 24-240 V AC
Stuursignaal	Tweepunts
Energieverbruik in bedrijf	7 W
Energieverbruik in ruststand	3.5 W
Uitvoering	Roterend
Regeling aan/uit	Nee
Regeling modulerend	Ja
Regeling split-range	Nee
Lengte aansluitkabel	1 m
Transmissiemedium	met tandwieltjes
Met direct-mount kopflens volgens ISO 5211	Nee
Met spanningsloze terugloop	Ja
Zonder spanning wanneer gesloten	Ja
Automatische slagdetectie	Nee
Instelbaar statusbericht	Nee
Hulpcontacten	Nee
Statusbericht	Zonder
Optionele hulpcontacten	Ja
Eindcontacten	Zonder
Instelbaar werkbereik	Nee
Met mechanische statusindicatie	Ja
Handbediening	Ja
Looptijd	75 s
Draaimoment	20 Nm
Potentiaalvrij schakelcontact	Nee
Instelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. elektrisch opgenomen vermogen	18 A
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C
Hoogte	85 mm
Breedte	130 mm
Diepte	290 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor kleppen	Nee
