Welk perilex aansluitschema is geschikt voor mijn mechanische ventilatie?

Wat doet een perilex stekker?

Een Perilex stekker wordt gebruikt voor apparaten die meerdere standen of functies hebben, zoals mechanische ventilatie. In tegenstelling tot een standaard stekker (randaarde), die alleen stroom aan of uit zet, kan een Perilex aansluiting meerdere signalen tegelijk doorgeven. Bij mechanische ventilatie wordt dit gebruikt om verschillende ventilatiestanden aan te sturen. Denk aan laag, midden en hoog. Deze standen worden meestal bediend met een vaste driestanden schakelaar in huis. De Perilex aansluiting zorgt er dus voor dat de ventilatiebox weet in welke stand hij moet draaien, in plaats van alleen aan of uit.

Hoe werkt een Perilex aansluiting?

Een Perilex stekker heeft meerdere aansluitpunten (pinnen), waardoor er naast stroom ook extra schakeldraden gebruikt kunnen worden. Bij mechanische ventilatie betekent dit dat één draad zorgt voor de stroomvoorziening en andere draden de verschillende standen doorgeven. Afhankelijk van hoe deze draden zijn aangesloten (het aansluitschema), reageert de ventilatiebox op de gekozen stand van de schakelaar. Daarom is het belangrijk dat het juiste Perilex schema wordt gebruikt.

Wat is het verschil tussen Perilex en randaarde?

Een standaard randaarde stekker wordt gebruikt voor apparaten die simpelweg aan of uit gaan, zoals een stofzuiger of lamp. Een Perilex stekker is bedoeld voor apparaten die meerdere functies of standen hebben, zoals een kookplaat of mechanische ventilatie. Twijfel je welk type stekker je nodig hebt? In deze blog leggen we het verschil uitgebreid uit: Perilex of randaarde stekker – wat is het verschil?

Is iedere mechanische ventilator met Perilex stekker één-op-één te vervangen?

Nee, dat is helaas niet altijd mogelijk. Dit komt doordat fabrikanten zoals Itho, Zehnder, Orcon en Duco de aansluitingen in de Perilex stekker niet op dezelfde manier gebruiken. De fase (de bruine draad met constante spanning) kan bijvoorbeeld aangesloten zijn op L1, L2 of L3. Daardoor ziet de stekker er aan de buitenkant hetzelfde uit, maar is de interne bedrading anders. In veel gevallen betekent dit dat je bij het vervangen van de ventilatiebox één of meerdere draden moet omwisselen, zodat de ventilator weer correct reageert op de schakelaar.

De oplossing: het juiste Perilex aansluitschema

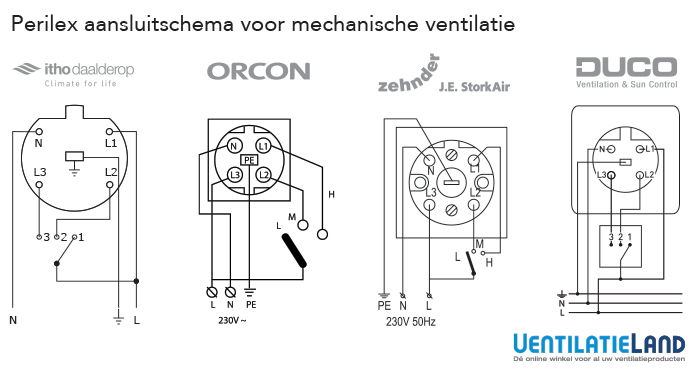

Om je mechanische ventilatie correct aan te sluiten, is het belangrijk dat je het juiste Perilex aansluitschema gebruikt. Hieronder vind je per merk hoe de bedrading in de stekker moet worden aangesloten. Let op: de positie van de pinnen in de stekker is bij alle Perilex aansluitingen hetzelfde. In sommige afbeeldingen (zoals bij Itho Daalderop) kunnen de pinnen visueel iets anders weergegeven zijn, maar dit betekent niet dat het om een ander type aansluiting gaat. In de onderstaande schema’s zie je per merk: welke draad (kleur) op welke aansluiting (L1, L2, L3, N of aarde) moet worden aangesloten en hoe de verschillende ventilatiestanden worden aangestuurd. Gebruik altijd het schema dat hoort bij jouw specifieke ventilatiebox. Dit voorkomt dat de standen niet goed werken of dat de ventilator helemaal niet reageert.

Instructie / interpretatie

Twijfel je welk schema je nodig hebt? Kijk dan eerst naar het merk en type van je ventilatiebox en hoe de huidige stekker is aangesloten. Is dit niet hetzelfde als het schema van je nieuwe ventilatiesysteem? Dan moeten de draden in de Perilex stekker worden aangepast.

Weet je niet zeker welk aansluitschema je moet gebruiken of kom je er niet uit met de bedrading? Neem gerust contact ons op! Je kunt ons op verschillende manieren bereiken.

Klik hier voor het aansluitschema (pdf bestand) van de Vent-Axia Multihome BPD mechanische ventilatie unit. Deze kun je in meerdere talen (Engels, Nederlands en Frans) bekijken.
