Makkelijk zelf een badkamerventilator installeren

Is een badkamerventilator eigenlijk geschikt voor mij?

Niet in elke situatie is een badkamerventilator de beste oplossing. Een standaard badkamerventilator is vooral geschikt voor korte en rechte afvoerkanalen. Wanneer het afvoerkanaal langer is dan ongeveer 1 tot 1,5 meter, meerdere bochten bevat of de ventilator niet direct tegen een buitenmuur geplaatst kan worden, is een buisventilator vaak een betere keuze. Lees hier meer over in onze blog: Hoe monteer ik een buisventilator? Maak je gebruik van een mechanisch ventilatiesysteem (type C) of een WTW unit (systeem D), sluit dan de badkamerventilatie aan op het ventilatiesysteem. Dat is de meest gewenste en bovendien veilige oplossing.

Welke voorbereidingen moet ik treffen voor de installatie?

Bepaal vooraf waar je de badkamerventilator wilt plaatsen en de positie van de afzuiging in de badkamer en/of het toilet. Houd hierbij rekening met de verschillende zones in de badkamer (zie ook de afbeelding verderop in deze blog), de dikte van de wand, uitblaasmogelijkheden naar buiten, de lengte van het kanaal naar buiten en de diameter van de (bestaande) ventilatiebuis of het ventilatiekanaal.

Welk type ventilatiekanaal is geschikt voor mijn badkamer?

Ook hierbij helpen we jou graag, met het maken van de juiste keuze. Als het gat/kanaal recht door de muur gaat, is een glad (kunststof) ventilatiekanaal de beste en gemakkelijkste keuze. Deze is namelijk perfect op maat te maken en kan de lucht goed en efficiënt verplaatsen. Een flexibele slang is de beste optie wanneer er wat meer bochten of hoeken nodig zijn of wanneer de afstand iets langer is.

Tip: zorg ervoor dat de flexibele slang goed is gemonteerd. Dit doe je met slangenklemmen, tiewraps, etc. Waarom? Dit voorkomt namelijk trillingen, waardoor de badkamer afzuiging een stillere werking heeft. Kies je voor een directe afvoer door de muur? Overweeg dan ook het plaatsen van een lamellenrooster of overdrukrooster. Dit voorkomt dat koude wind en tocht via de ventilator terug de badkamer in komt en houdt bovendien insecten en andere soorten vuil van buitenaf tegen.

Waar plaats ik de badkamer ventilatie in de badkamer?

Jouw badkamerventilator kun je het beste in zone 2 plaatsen. Zone 3 is echter ook zeer geschikt voor het plaatsen van een ventilator. In verband met veiligheid mogen badkamerventilatoren in een badkamer of natte ruimte niet zomaar in zone 1 gemonteerd worden vanwege de kans op waterschade en bijbehorende kortsluiting. Moet je de ventilator toch in zone 1 aansluiten? Maak dan gebruik van een 12 volt badkamerventilator of gebruik een transformator om de stroomwaardes aan te passen. Je kan voor zone 1 uiteraard ook kiezen voor een buisventilator of pijpventilator. Bij een aansluiting op een mechanisch ventilatiesysteem zit het ventilatierooster of ventiel vaak in het plafond of de muur, waardoor er geen sprake is van directe aansluiting met elektriciteit.

Goed om te weten: in zone 1 moet een badkamerventilator minimaal voldoen aan een IPX4-beschermingsgraad. In deze zone worden vaak ventilatoren met ZLVS (Zeer Lage Veiligheids-Spanning) toegepast, maar een 230V badkamerventilator is ook toegestaan. Voorwaarde is dat deze is aangesloten op een aardlekschakelaar van maximaal 30 mA en beschikt over de juiste IP-waarde. Controleer daarom altijd vooraf de productspecificaties.

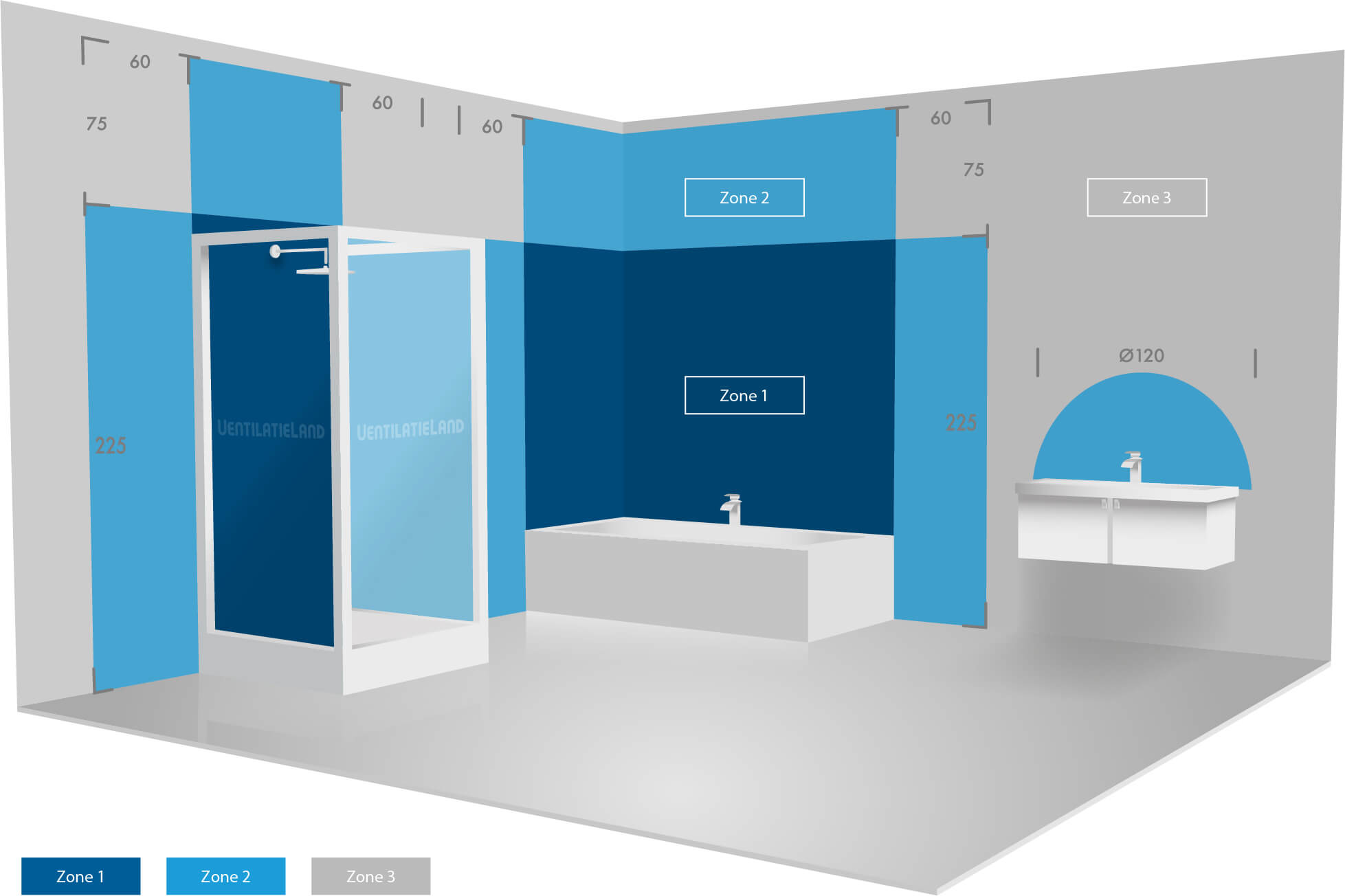

Wat zijn de veiligheidszones in een badkamer?

In een badkamer gelden speciale veiligheidszones voor elektrische apparatuur, zoals verlichting en badkamerventilatoren. Deze zones worden onderverdeeld in zone 0, zone 1, zone 2 en zone 3 (buiten de zones) en bepalen waar elektrische apparaten (zoals een badkamerventilator) veilig geplaatst mogen worden. Zone 0 bevindt zich in het bad of de douche zelf, zone 1 is het gebied direct boven bad of douche, en zone 2 is het gebied tot ongeveer 60 cm rondom bad of douche. Zone 3 ligt daarbuiten en kent de minste beperkingen.

Belangrijk: hoe dichter een badkamerventilator bij water wordt geplaatst, hoe strenger de eisen voor veiligheid en vochtbescherming zijn. En hoe dichter de afzuiging geplaatst wordt, hoe efficiënter en sneller de vervuilde lucht kan worden afgezogen. Zone 2 is daarom de beste, meest gebruikte én veilige locatie voor installatie van jouw badkamer afzuiging. Zie onderstaande afbeelding ter verduidelijking.

Wat heb ik nodig voor de installatie van een badkamerventilator?

Om jouw badkamer ventilator te kunnen installeren heb je de volgende spullen nodig:

• Fittingschroevendraaier
• Kruiskopschroevendraaier
• Knip- of striptang (optioneel)
• Waterpas (optioneel)
• Boormachine (optioneel)
• Potlood (optioneel)

Benodigdheden voor de installatie van badkamerventilator

Om jouw ventilator te kunnen installeren heb je de volgende spullen nodig:

• Fittingschroevendraaier
• Kruiskopschroevendraaier
• Knip- of striptang (optioneel)
• Waterpas (optioneel)
• Boormachine (optioneel)
• Potlood (optioneel)

Stap voor stap een badkamer ventilator installeren

Nu je alle benodigdheden hebt verzameld kun je overgaan tot de plaatsing en installatie van de badkamerventilator.

• STAP 1: Zet de elektriciteit (hoofdschakelaar in de meterkast) uit om ongelukken te voorkomen.

• STAP 2: Verwijder vervolgens de deksel van de ventilator

• STAP 3: Monteer de badkamerventilator op de gewenste plek. Dit kan het beste door de gewenste plek vooraf te markeren met een potlood en gaten te boren. Met behulp van een waterpas zorg je er voor dat de badkamerventilator precies recht hangt.

• STAP 4: Hierna kunnen de stroomdraden aangesloten worden. Afhankelijk van het model badkamer ventilator dient ook een zogenaamde schakeldraad aangelegd te worden (voor modellen die voorzien zijn van een timer of vochtsensor).

• STAP 5: Haal de draden via het gat in de ventilator naar binnen en knip indien nodig op de juiste lengte met de knip- of striptang.

• STAP 6: De 0-draad is de blauwe draad, welke aangesloten dient te worden op de N van de ventilator connector. De fasedraad, de bruine draad, wordt aangesloten op de L van de ventilator connector. Voor modellen met een timer en/of vochtsensor wordt de schakeldraad (grijs of zwarte draad) aangesloten op de S.

• STAP 7: Zorg ervoor dat de schroeven goed vastgedraaid worden met de fittingschroevendraaier, zodat de draden degelijk vast zitten en niet los kunnen raken.

• STAP 8: Indien de ventilator over een timer beschikt dan dient deze ingesteld te worden. Het inschakelen van de nalooptijd geschiedt door het draaien aan de potmeter. De tijd kan variëren van 30 seconden (helemaal links) tot 30 minuten (helemaal rechts), afhankelijk van het model ventilator.

• STAP 9: Heeft de ventilator een vochtsensor dan wordt deze vervolgens ingesteld. Het is belangrijk om de potmeter goed af te stellen voor optimaal resultaat, maar let op! Hiervoor dien je de stroom aan te zetten en daarom zeer voorzichtig te zijn met het installeren. Begin met een volledige draai naar links, zodat de ventilator begint te draaien. Vervolgens een volledige draai naar rechts en wacht tot de ventilator stopt met draaien. Stel hierna langzaam bij naar links tot de ventilator weer aan gaat en draai 2 streepjes naar rechts vanaf dat punt.

• STAP 10: Plaats het kapje en de deksel op de ventilator en dan heb je je eigen badkamerventilator succesvol geïnstalleerd!

Het meest ruime assortiment badkamer ventilatoren van internationale topmerken

Wat is het verschil tussen het aansluiten van een muur badkamerventilator of plafond badkamerventilator?

Het elektrisch aansluiten van een muurventilator en plafondventilator is in de meeste gevallen hetzelfde. De nul (N), fase (L) en eventueel de schakeldraad (S of LT) worden aangesloten volgens het aansluitschema van de ventilator. Het verschil zit vooral in de montage en het luchtkanaal.

Een muurventilator wordt meestal direct in een buitenmuur geplaatst met een korte en rechte afvoer. Een plafondventilator wordt vaak aangesloten op een langer ventilatiekanaal met bochten. Controleer daarom bij plafondmontage extra goed of de ventilator voldoende capaciteit heeft en of de kanaalaansluiting goed past. Controleer bij zowel muur- als plafondmontage altijd het aansluitschema van de fabrikant voordat je de ventilator aansluit.

Conclusie en tips

• Een badkamerventilator is eenvoudig zelf te installeren
• Gebruik onze installatievideo's en productspecificaties
• Bekijk voor aankoop onze "Keuzehulp bij badkamerventilatoren" of laat u door ons informeren
• Voor uw veiligheid dient de stroom uitgeschakeld te worden bij elektrisch aansluiten
• Bij plaatsing in Zone 1 dient er een badkamerventilator met transformator gemonteerd te worden werkend op 12V

Moeite met kiezen? Gebruik dan onze handige badkamerventilator keuzehulp!

Het kiezen van de juiste badkamer ventilator kan lastig zijn. Daarom hebben wij een handige Badkamerventilator keuzehulp ontwikkeld. Hier beantwoord je een aantal relevante vragen, onder andere over het aansluitkanaal, de benodigde capaciteit en de grootte van je badkamer. Op basis van jouw antwoorden én persoonlijke wensen selecteren we voor jou de meest geschikte optie(s)!

Heb je na het lezen van deze blog nog vragen over het zelf installeren van badkamer ventilatie? Of wil je liever persoonlijk advies van onze specialisten? Neem dan gerust contact met ons op. Je kunt ons bereiken via WhatsApp, telefoon, e-mail of chat.
